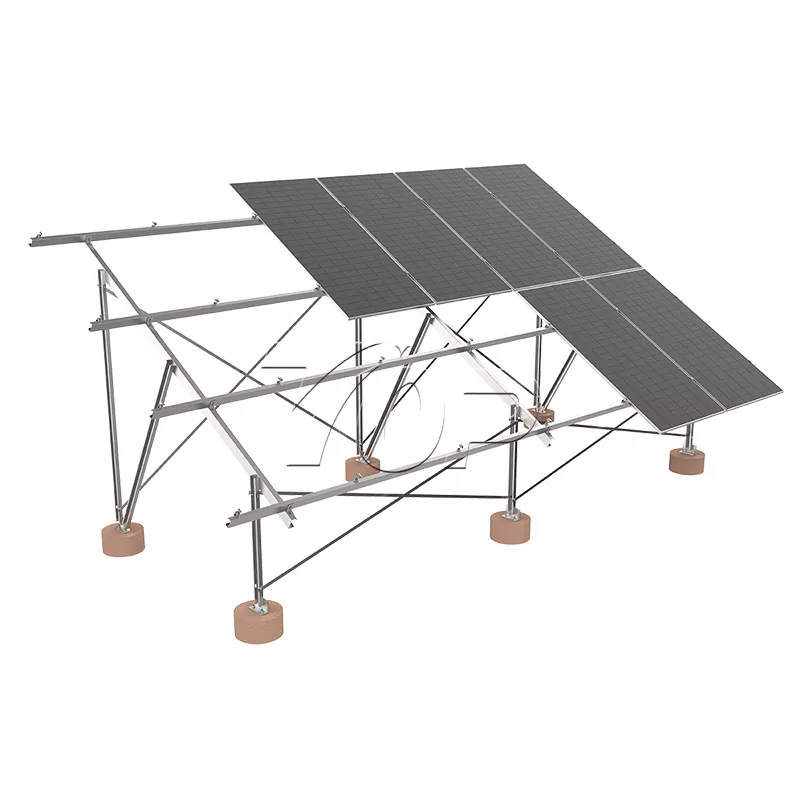

ソーラーパネルグランドマウントラック

設計および生産されたトップエネルギーC字型ソーラーパネルグランドマウントラックは、主に主要な構造材料として使用されます。強度と重量の比率が高い。このグラウンドマウントソーラーシステムは、十分な収容能力を確保しながら、サポートシステム全体の重量を減らすことができます。その軽いブラケットは、輸送と設置中により便利ですが、基礎の負荷ベアリング要件も削減されます。

製品パラメーター

高強度材料：熱いディップ亜鉛めっき鋼（HDG）または陽極酸化アルミニウムは、25年以上の寿命で優れた腐食抵抗と構造強度を提供します。

モジュラー設計：ソーラーパネルグラウンドマウントラックは、さまざまなソーラーパネルサイズと互換性がある迅速なアセンブリと調整をサポートします。

風力抵抗：最適化されたグランドマウントソーラーラックの構造設計と基礎固定により、強風領域に適した60 m/sを超える風速に抵抗できます。

柔軟な設置角度：サポート固定チルト角（15°-60°）または季節角調整をサポートして、発電効率を最大化します。

環境保護とメンテナンスの低い：具体的な基盤の必要はなく、建設汚染、低メンテナンスコストを削減します。

インストールモード

1インストールの準備

サイトのチェック：地面の平坦性と土壌の種類を確認します（アンカーネジまたはコンクリートの基礎が推奨されます）。

ツールリスト：電動ドリル、レンチ、レベル、アンカーネジマウントマシン（オプション）。

2インストール手順

基礎固定：

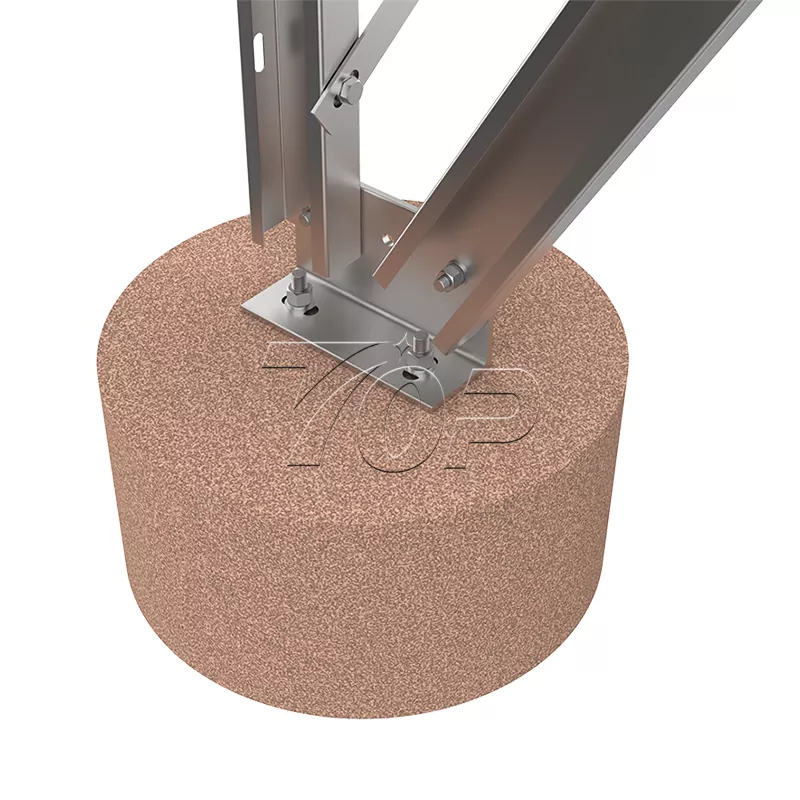

コンクリートベースを使用する場合：少なくとも80cmの深さのコンクリート桟橋を注ぎ、サポートベースボルトを挿入します。

アンカーネジを使用する場合（推奨）：ネジを地面にねじ込み、設計深度（通常1.2-2m）。

サポートアセンブリ：

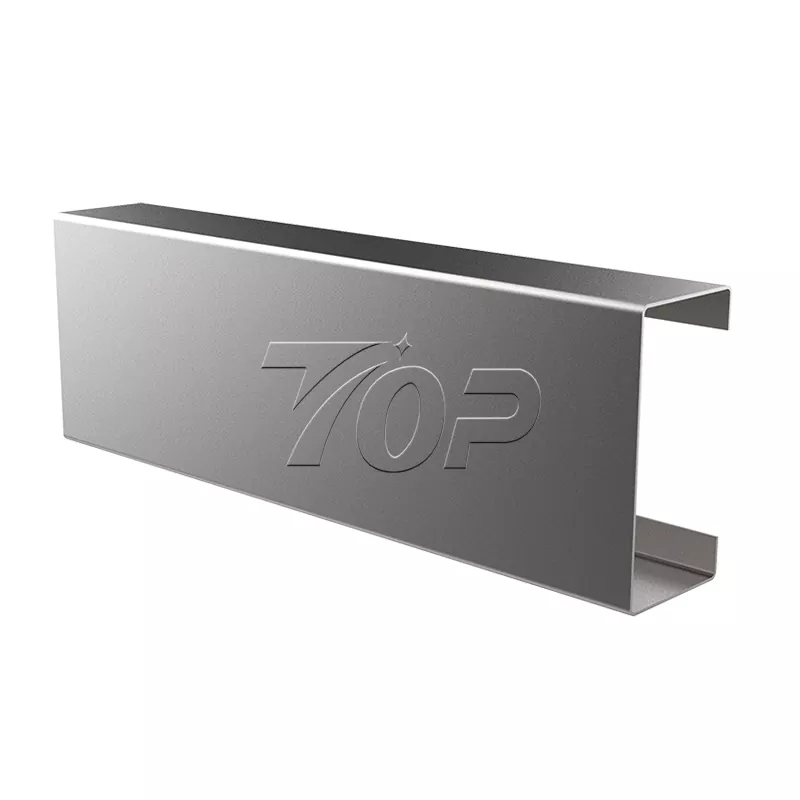

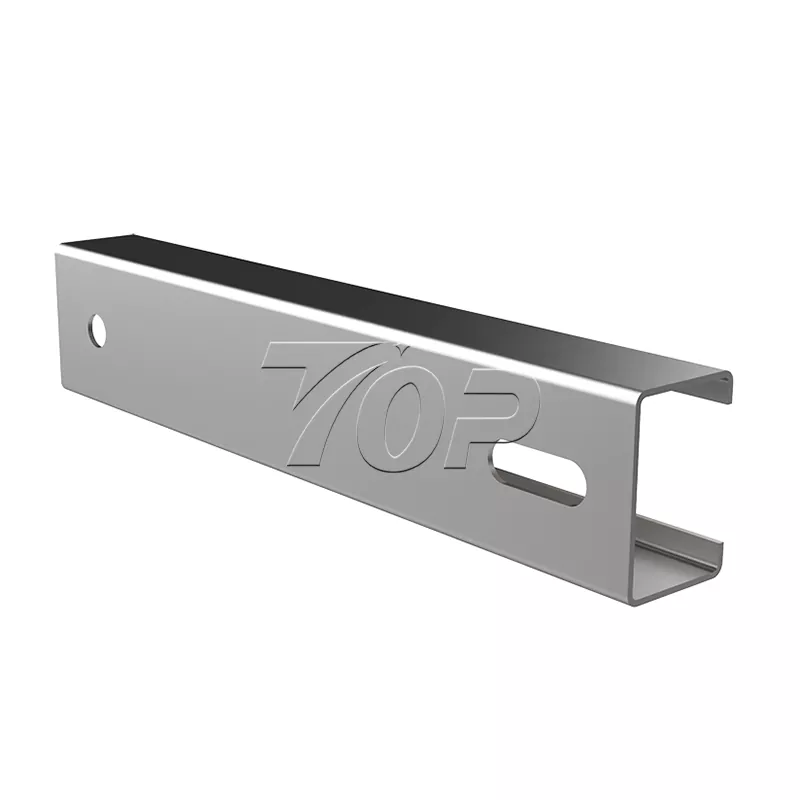

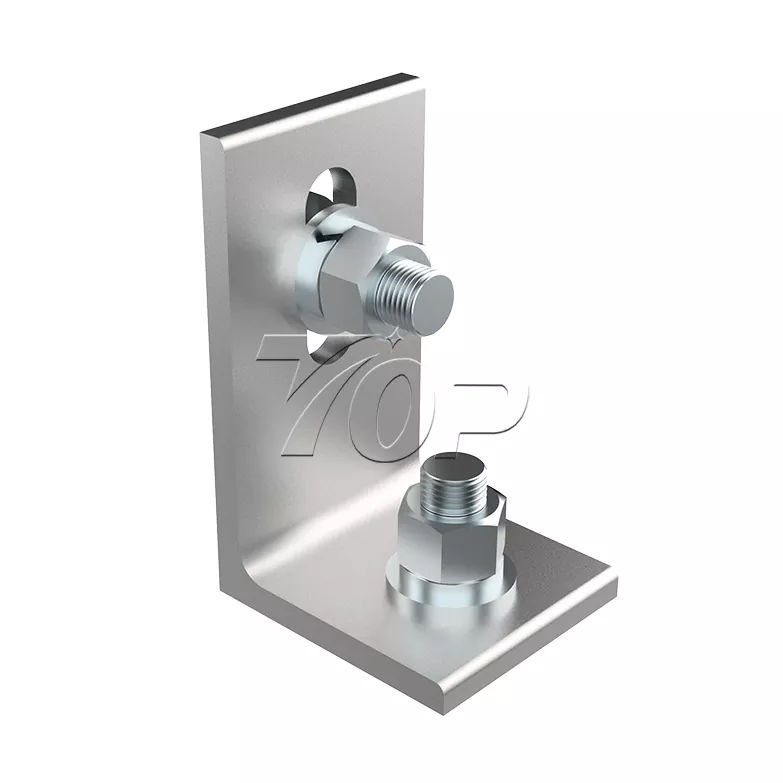

基礎にC字型のスチールカラムを垂直に固定し、ボルトで締めます。

横方向のサポートビームと斜めのブレースを取り付けて、ソーラーパネルグランドマウントラック構造がレベルであることを確認します（レベルを使用して校正します）。

ソーラーパネルのインストール：

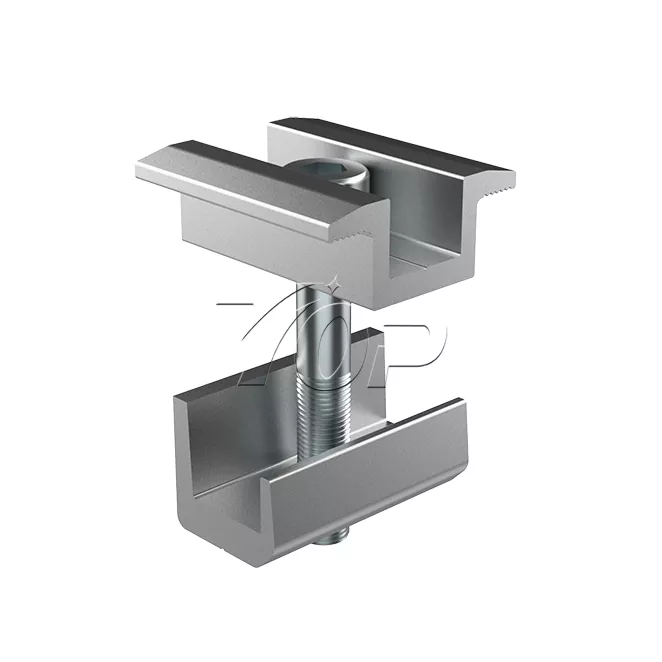

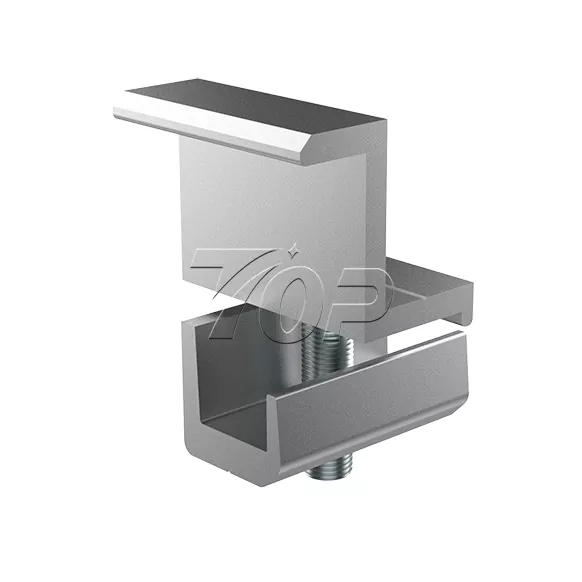

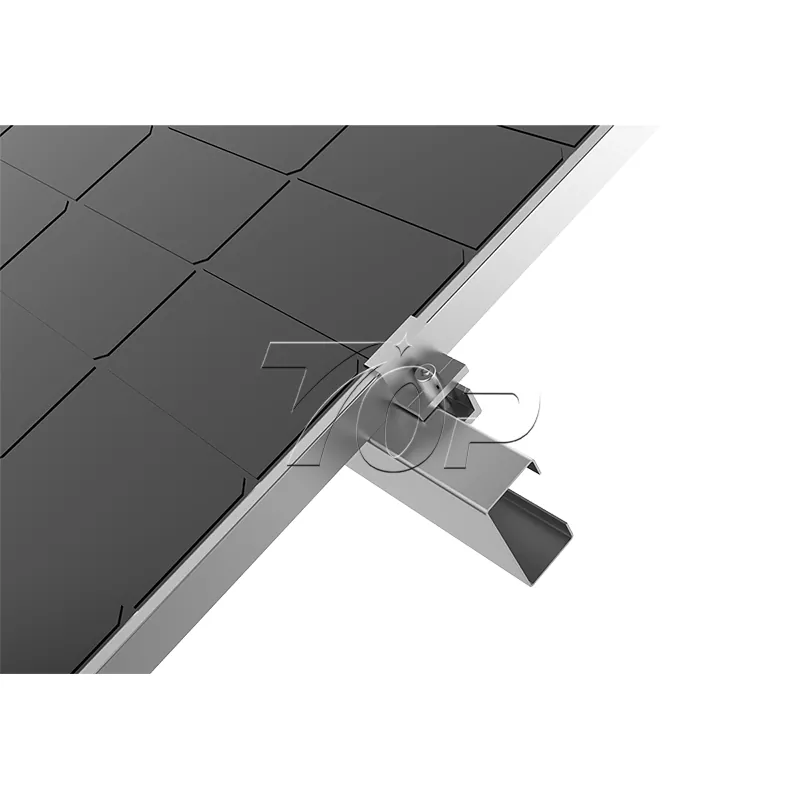

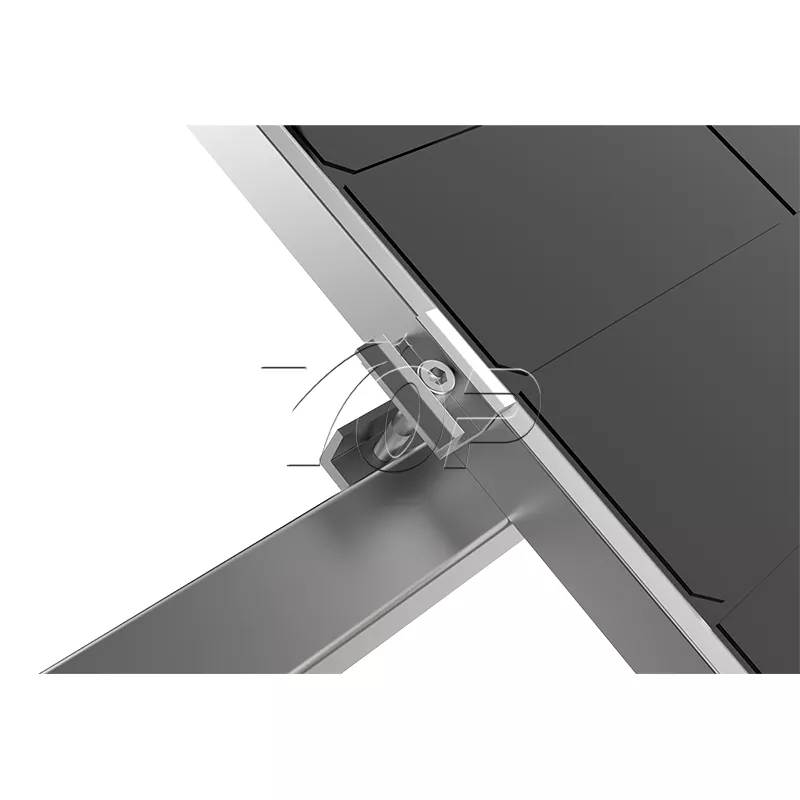

太陽の接地パネルはビーム上に配置され、アルミニウム合金クランプフィクスチャで固定され、均一な間隔（熱散逸には10cm以上の推奨される間隔）が確保されます。

接地と検査：

グランドケーブルをサポートシステムに接続し、テスト抵抗（5Ω）をテストします。

ボルトの緊張と構造の安定性の完全な検査。

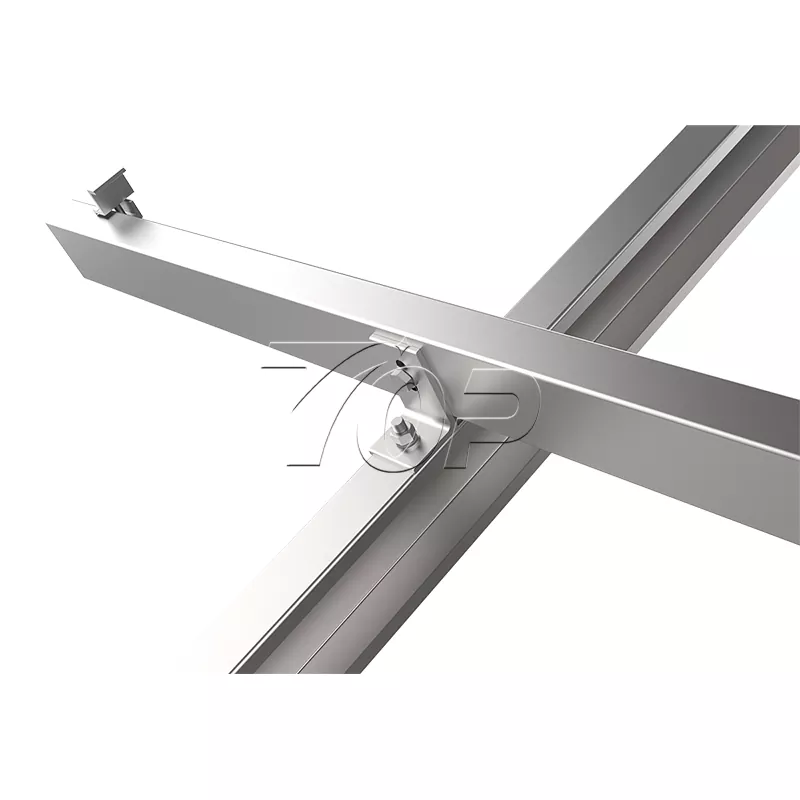

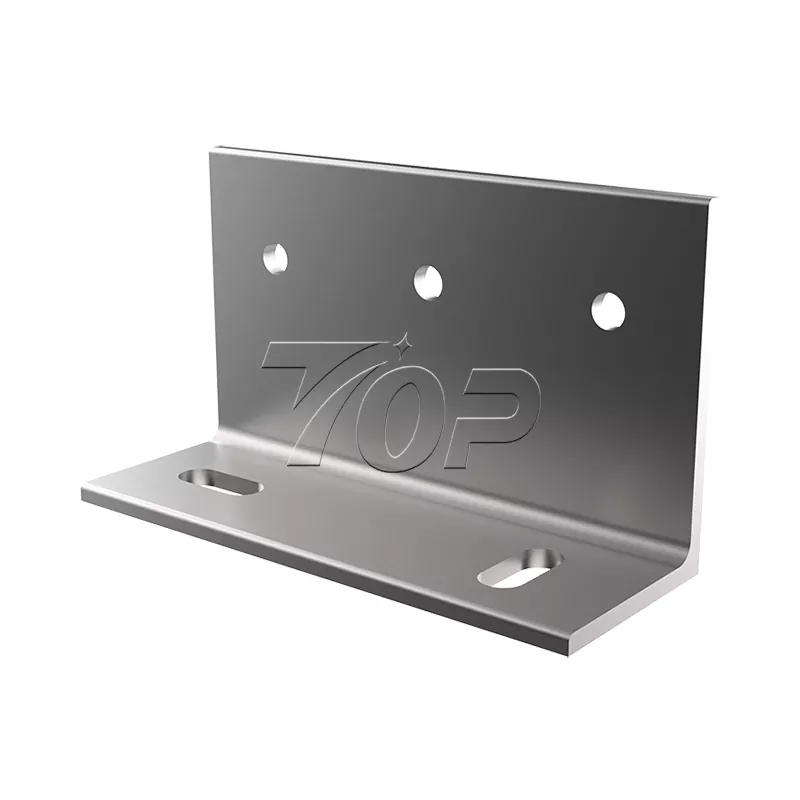

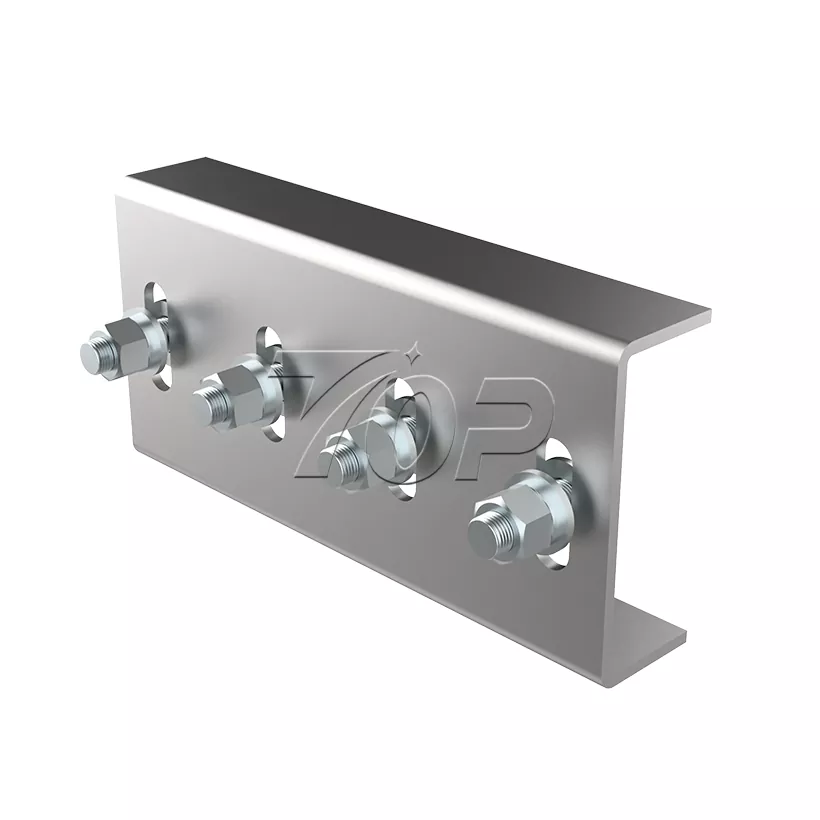

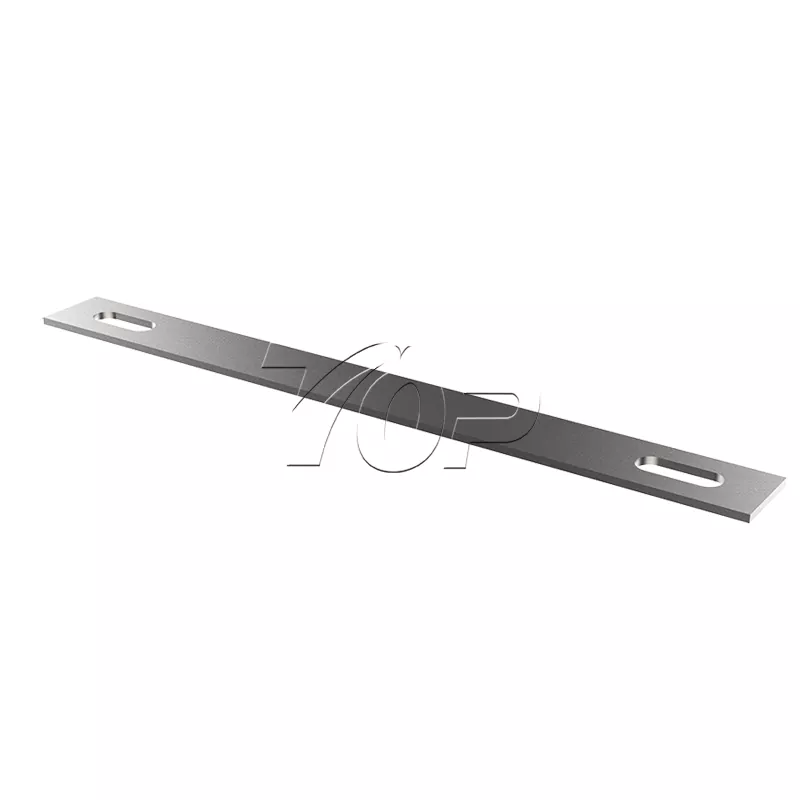

製品ショー
